接受定制

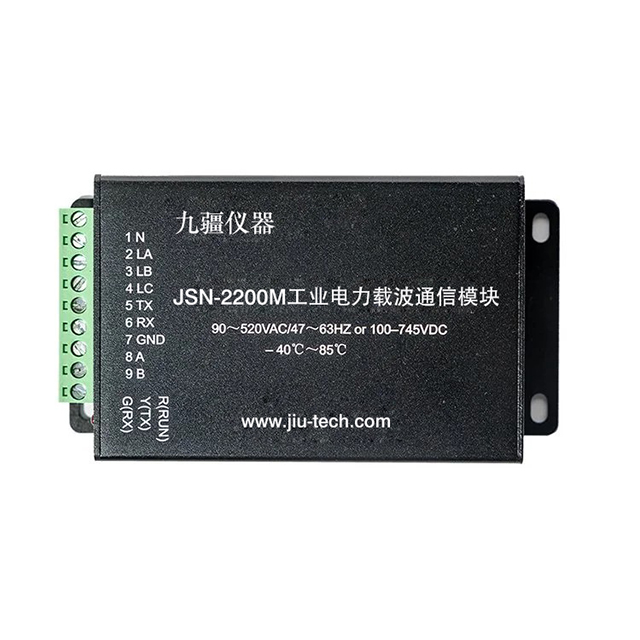

JSN-2200M载波模块是面向中低压通用工业电力载波应用的高性能模块。 宽压交直流供电和载波通信，内嵌大功率线路驱动，可大幅提升通信稳定性和通信距离。 适用于复杂电力线环境，可用于一般工业和工业物联网(iot)方向的应用。本产品批量订购支持固件定制服务，也可定制全国产化版本。
特性
● 供电通信一体化设计
● 载波交直流通用
● 支持自组网
● G3.PLC 标准
● 支持CSMNCA和AES加密
● 工业铝壳，壁挂式安装
特性
● 隧道灯控应用
● 铁路缺口、断轨监测
● 矿井载波通信
● 工业物联网
技术参数
| 用户通信端口 | RS232/485:115200bps.8.1.N(默认，其他波特率可更改) |
| 防护等级 |
电源接口:浪涌抗扰度2KV(line toline): 静电6KV/8KV(接触/空气) 通讯端口:RS232.静电:ISKV:RS485，浪涌:800W每线 |
| 工作电压 | 90-520VAC/47-63HZ 或 100-74SVDC，电源隔离3KV |
| 组网节点数 | 最大 500 |
| 最大中继级数 | 15 |
| 用户载波速度 | 45Kbps@FCC 波段(Max) |
| 载波编码 | OFDM(BPSK/QPSK/QAM) |
| 载波频率 | 150Khz-500Khz(FCC默认)/3SKhz-90Khz(CA) |
| 内置加密引擎 | AES128/192/256 |
| 线路驱动 | 内置 2A功放: |
| 丢包/误码率 | < 10 -5 |
| 传输距离 | 点对点典型通信距离3Km |
| 标称阻抗 | 50 欧姆/75 欧姆 |
| 输出信号 | 12VPP |
| 动态范围 | 105dB |
| 通信协议 | G3-PLC |
| 功耗 | 静态0.3W，典型发送约1W(@50欧姆)，峰值6W: |
| 温度范围 | -40-105℃ |
